表控TPC4-4TD控制器链接触摸屏
2、具有4个路脉冲输出，最多可以控制4个步进电机或伺服电机，多个电机可以独立工作或同时工作。
3、适合控制步进电机、伺服电机、气缸、电磁阀、液压系统、继电器和各种交直流电机、具有上述多种类型负载混合控制的能力。
3、通过设置可实现:定时控制、手动控制、自动控制、循环控制、报警控制等各种自动控制功能。
4、步进电机控制可以实现长度控制、角度控制、按时间控制、方向控制、位置控制、速度控制、回原点控制等运动控制。
5、通用性强、不仅可以作为气缸控制器、步进电机控制器、伺服电机控制器、交直流电机控制器、更适合气缸、电机的混合控制。
表控产品采用表格设置取代编程，适合不熟悉编程的人员使用，比编程简单直观，零基础入门。对于非专业人员来说文化水平高低不是关键，理解能力强的掌握的快，通过阅读说明书，观看视频教程，边学边用更容易掌握表控技术。
我们提倡独立自主来设置和调试程序，尤其对于初次使用者来说，从第一个动作开始来设置和调试，逐个动作地设置和调试，这样的调试方法更容易掌握表控技术，通过自己亲自学习和实践，会很快掌握表控技术，在使用中有什么技术问题随时联系我们。
提供全套软件和视频等资料，也可以购买前索取资料先行了解，需要资料的可以联系客服，软件和资料发到邮箱。
操作使用方法：
1、在电脑上安装功能设置表软件（软件和资料发到邮箱或公司官网自行下载），用鼠标在功能设置表软件上选择和设置实际需要的功能，主要以表格设置的方法代替编程，比较直观，不熟悉编程的人员也可以掌握。
2、设置好后插上数据线，打开24V开关电源，点击功能设置表中“连接”按钮，连接成功后点击“下载”按钮，下载设置的功能数据到控制器，即可脱离电脑独立运行了。
配件的选择：
开关电源：直推荐使用台湾明纬的直流24V开关电源，功率根据直接驱动的负载电流来确定。
感应开关：接近开关、磁性开关、光电开关开关购买直流24伏的NPN型常开的。
启动停止：开关选用不带自锁的按钮开关。
气缸电磁阀：使用直流24伏的气缸电磁阀，可以直接驱动。
液压阀等：功率比较大的负载必须加继电器。
交流电机等：加继电器和交流接触器。
继电器：需要加继电器的，选用直流24V线包电压的继电器。
接线方法：

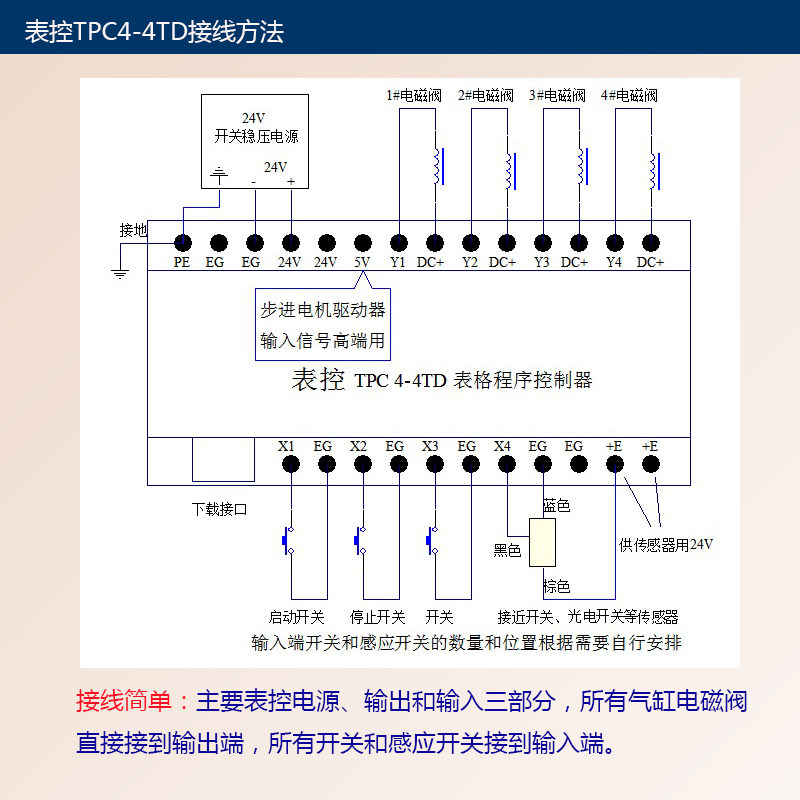

电源接线：直流24V开关电源接在表控的电源输入端子上，24V负极接EG端。
输入接线：开关和感应开关接到表控的输入端子，根据实际需要自行安排数量、位置和顺序，每个输入端没有区别，与输出端无需对应关系。只有暂停开关和手动转换开关需要接到一个输入端的端子上。
感应开关接线：三线的感应开关：棕色接电源端+E端，蓝色接地线EG端，黑色接输入端X端。两线感应开关：正极接X端，负极接EG端。
输出接线：气缸电磁阀可以直接到控制器输出端，位置任意选择。电流电压过大的需要使用继电器，线包直接接到表控的任意个输出端，接点串联在负载的供电回路。

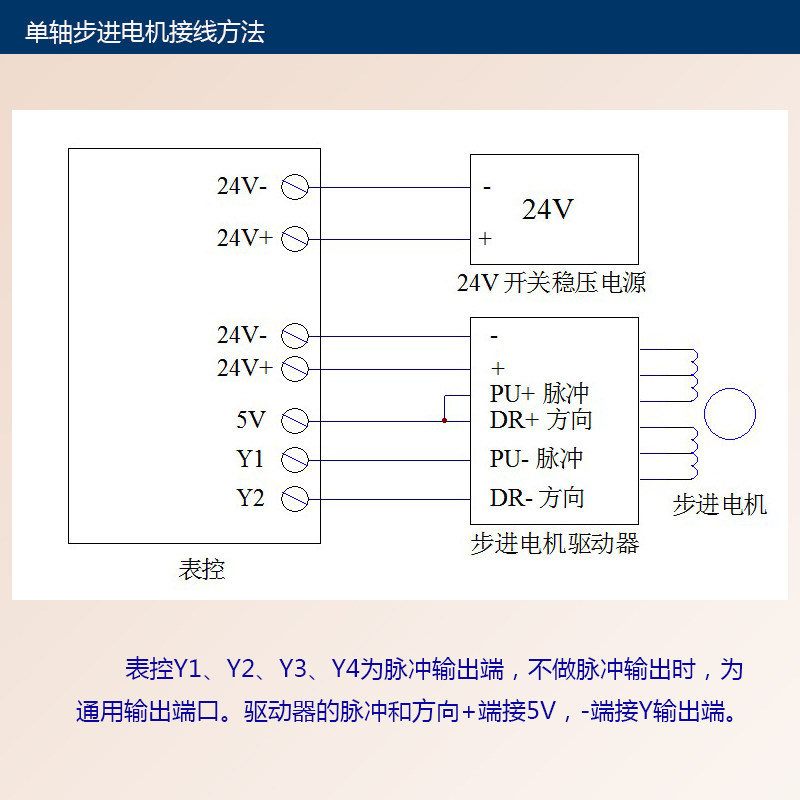

步进电机接线：步进电机和伺服电机接线基本相同，使用脉冲+方向控制方式。驱动器的脉冲输出端和方向输出端的正端接表控的5V端子上，输入信号的负端接表控的脉冲输入端和方向输出端。表控的Y1到Y4可以作为脉冲输出端，其他输出端都可以作为方向输出端。
表控连接触摸屏，用于气缸、步进电机及伺服电机控制，适合各种设备的动作控制。
触摸屏界面已经设置好，接上就可以使用，可以根据实际需要的动作设置功能和修改参数。建议采取在电脑上设置触摸屏修改的方式操作，电脑在功能设置表上设置一页可以显示10行数据，触摸屏上一屏只能显示一行数据，在电脑上用鼠标设置比触摸屏上设置快捷灵活，易于检查和调试，调试好后使用阶段用触摸屏现场修改数据可以随时修改参数。
触摸屏版本的所有功能都可以在触摸屏上设置，但是触摸屏上操作没有电脑用鼠标操作方便，建议在电脑设置，触摸屏修改的方式进行操作。
根据实际工作的需要通过表格设置可以实现：程序控制、顺序控制、同步控制、定时控制、手动控制、自动控制、位置控制、循环控制、单次控制、计数控制、超时报警、不到位报警等各种自动控制功能。步进电机控制可以实现长度控制、角度控制、按时间控制、方向控制、位置控制、速度控制、回原点控制等运动控制。
主要技术参数
1、输入输出路数：TPC4-4TD型，4路输入/4路输出（包括4路脉冲输出，控制2个——4个步进电机或伺服电机）
2、光电隔离：全部输入和输出光电隔离
3、供电电源：直流24V/1.5A(强烈推荐使用开关电源)
4、输出方式：NPN型晶体管集电极开路输出，输出有效：导通，输出无效：开路
5、输出电压：连接负载情况下，输出有效时：接近0V；输出无效时：24V
6、定时范围：每行定时50毫秒——200小时，每档间隔50毫秒
7、脉冲输出：两路脉冲输出，100赫兹——65000赫兹
8、输入电压：0-24V范围内的开关量信号
9、输入控制：低电平有效或开关对地闭合有效
10、设置行数：功能设置行数≥150行
11、暂停功能：设有输入控制的暂停功能
12、全部停止：设有输入控制的全部停止功能
13、手动功能：可设置的手动转换及手动点动功能
14、下载接口：触摸屏版本的使用RS-232串口
15、表控外形尺寸：110mmX90mmX40mm
控制器主要特点：
1、表格设置、取代编程，人人都可以使用。
2、操作便捷、简单实用，易于普及推广应用。
3、提供为用户编制示例功能的服务，供应用中参考、学习或修改、调试。
4、安装方便，具有安装固定孔和导轨固定两种方式。
5、多种型号可选的多路开关量输入、输出控制功能。
6、具有设置灵活的定时和程序控制功能。
7、具有各种输入开关控制及开关量传感器控制功能。
8、具有时钟控制功能（可选配时钟模块）。
9、具有脉冲输出步进电机控制功能。
10、具有输入信号及程序行的计数功能。
11、具有输入及程序行控制的停止全部输出功能。
12、具有可选的输入开关控制的暂停功能。
13、具有可选的输入开关控制的单步功能
下图展示的是表控TPC12-12TD为例的步进电机和气缸电磁阀混合控制的示例图，可在制定控制方案时作为参考。图中配件仅为展示作用，需要的请另行配置。
表控产品保修一年，超过保修期长期提供维修服务。
除了免费提供表控产品的技术支持与服务外，北京表控科技有限公司为满足广大客户的需求，还提供专门为客户研发大、中、小型产品项目的有偿服务。承接各行业设备控制和工业自动化控制产品和项目的研发服务。
表控能够用于作为以下设备进行自动化控制：仪表机床、攻丝机、冲床、切管机、焊机、钻床、弯管机、截断机、铣床、五金加工设备、包装设备、水位控制等各种专用设备，以及各种非标设备的控制。
下图是触摸屏+表控+数据线的图片
将下面两根线插在一起可以用电脑下载数据到控制器，扁头插到电脑的USB口，方头插到控制器下载接口。串联的方法参见下图：
1、什么情况需要选配触摸屏：一般情况不需要选配触摸屏。使用电脑版的控制器在电脑上设置需要的功能即可。除非经常修改数据或者为了提高设备档次时可以选配这种触摸屏。
2、只有触摸屏版的串口控制器可以与触摸屏配套使用，而电脑版的控制器使用USB连接电脑，不能与触摸屏通讯。可以连接触摸屏的串口控制器与电脑版的USB接口的控制外观是一样的。
3、电脑版控制器是USB接口的，只能用电脑设置，不能用于与触摸屏连接使用。
可以与触摸屏配套的控制器为4-4、8-8、12-12、16-16共4种型号。可以选配链接中的开关电源。
触摸屏与控制器之间采用串行口通讯，可以与多种型号的控制器配套使用，购买触摸屏配套的控制器默认发货为RS-232串口控制器，触摸屏只能与RS-232串口控制器通讯和配套使用。
表格程序控制器突出的特点是：操作便捷、简单易用，可以显著降低应用过程的难度和开发周期。除了可以在电脑的功能设置表上设置应用的功能外,连接触摸屏后更为方便，用于设备调试以及需要经常修改功能数据的场合。触摸屏可以作为功能数据的修改和设置、运行状态显示及运行参数监测等主要功能，工作界面简洁朴实，实用有效。
触摸屏上可以设置所有功能和数据，但是触摸屏上操作没有电脑上用鼠标设置方便快捷，建议采用电脑设置和调试，触摸屏修改的方式进行操作。
触摸屏版表控的使用方法：
1、在电脑上安装本公司赠送的功能设置表软件，安装成功后打开功能设置表软件；
2、安装USB转串口的驱动程序，将USB转串口线和通讯线插接在一起串联使用，一端插在电脑的USB接口上，另一端插在表控的下载接口上。
3、打开24V的开关电源，点击检测串口，选择显示绿色的串口号，点击下载按钮，就可以将设置的数据下载到控制器中，即可脱离电脑独立运行了。
下图是在功能设置中设置的数据，以汉字显示当前行的设置功能。
触摸屏中已经编制好与控制器匹配的专用操作界面及程序，与表格程序控制器配套使用，具有专用的功能设置界面、运行状态界面和运行参数显示界面和相关的操作按钮，主要功能如下。
主要功能：
功能设置：设置所需要的功能数据下载到控制器运行。
- 运行状态：显示控制器输入及输出运行状态，手动控制及按钮输入操作。
- 运行参数：显示控制器定时器、循环/计数器的运行参数。
- 参数修改：只修改定时时间和循环等必要参数。
- 系统设置：设置屏保时间、触屏声音、日期时间和密码设置。
- 连接控制器：触摸屏通过专用的串口线连接控制器，使用左侧的com1串口。
- 控制器数据读出：可以读出控制器中下载后保存的数据到触摸屏，方便编写修改控制器中的数据。
- 功能设置密码：11111111。
- 密码保护：读出或下载数据需要输入密码，默认密码为：88888888。
7寸触摸屏外形尺寸：203mmX145mmX38mm
触摸屏安装开孔尺寸：192mmX138mm
功能设置界面：

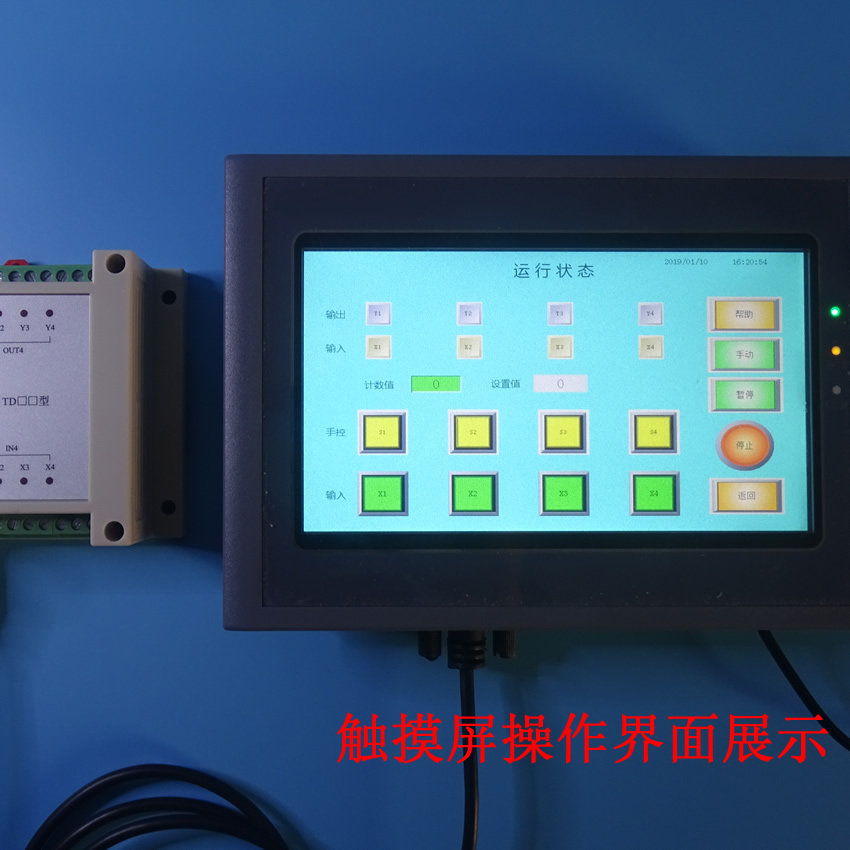

状态显示界面
：

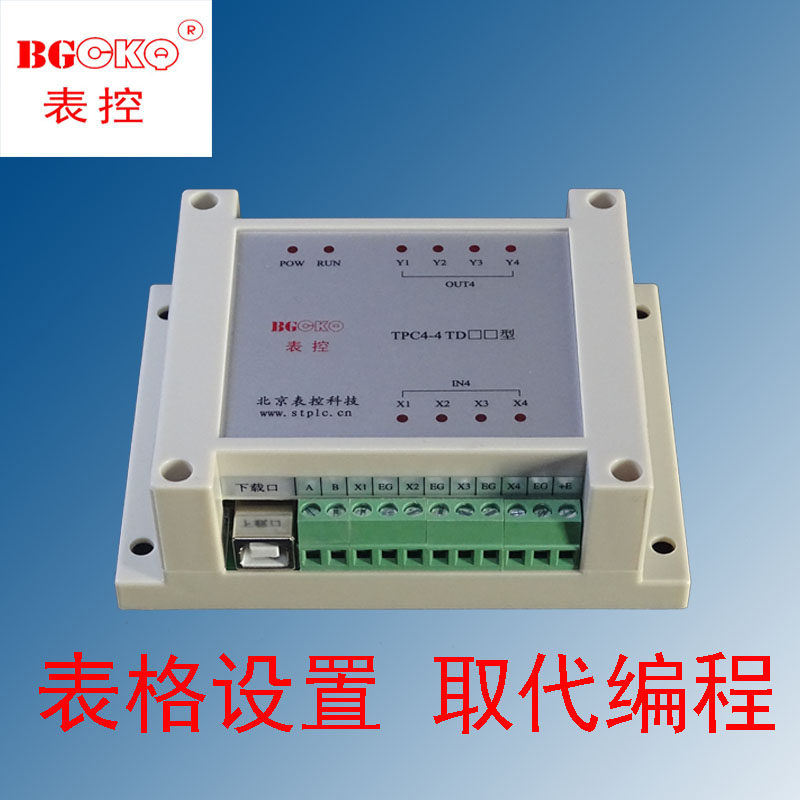

下图是TPC4-4TD型4路输入4路输出的控制器，在本连接中拍下，发能够与触摸屏连接的串口通讯的控制器。
软件和资料发到邮箱，需要资料的给个邮箱。发到邮箱的是压缩文件，有的用户不会看文件夹中的内容，请仔细看下图是解压缩后的文件夹，有软件、视频、设置示例、接线图等资料，大约十几个文件夹，每个文件夹中都有相关的文件，请认真查阅。建议的阅读重点：视频教程、说明书、设置示例、接线方法。
北京表控科技有限公司的表格程序控制器产品简称“表控”，产品历经十余年的创新研发，具有多项自主知识产权，注册商标“表控”。
欢迎使用本公司表控产品，为社会各界提供优良的产品，向广大用户朋友提供优良的服务。欢迎社会各界对我们的产品和工作提出宝贵建议。我们的宗旨是：“置身用户立场，提供诚信服务，促进工控事业发展。”
