表控TPC8-8TD控制器带触摸屏

       表控产品采用表格设置取代编程，适合不熟悉编程的人员使用，比编程简单直观，零基础入门。对于非专业人员来说文化水平高低不是关键，理解能力强的掌握的快，通过阅读说明书，观看视频教程，边学边用更容易掌握表控技术。

       我们提倡独立自主来设置和调试程序，尤其对于初次使用者来说，从第一个动作开始来设置和调试，逐个动作地设置和调试，这样的调试方法更容易掌握表控技术，通过自己亲自学习和实践，会很快掌握表控技术，在使用中有什么技术问题随时联系我们。

       提供全套软件和视频等资料，也可以购买前索取资料先行了解，需要资料的可以联系客服，软件和资料发到邮箱。

         如有以下问题和情况可以试试表控产品：

•         不会编程，可以使用表格设置代替编程。

•         干扰严重，可以试试表控产品。

•         功能不能实现，可以试试表控产品。

•         需要经常修改数据，可以使用表控配套触摸屏产品。

•         工作不可靠，可以试试表控产品。

•         使用寿命短，可以使用表控产品。

•         技术支持不过硬，可以试试表控的技术服务。

•         不能混合控制，可以用表控实现气缸、液压、步进电机、伺服电机等混合控制。

       多年技术沉淀打造精品表格设置控制器，表控连接触摸屏，用于气缸、步进电机及伺服电机控制，使用兼容输出端Y1——Y4输出脉冲信号，适合各种设备的动作控制。

       触摸屏界面已经设置好，接上就可以使用，可以根据实际需要的动作设置功能和修改参数。建议采取在电脑上设置触摸屏修改的方式操作，电脑在功能设置表上设置一页可以显示10行数据，触摸屏上一屏只能显示一行数据，在电脑上用鼠标设置比触摸屏上设置快捷灵活，易于检查和调试，调试好后使用阶段用触摸屏现场修改数据可以随时修改参数。

       注意：串口控制器与触摸屏配套使用，触摸屏是独立的触摸屏（人机界面），不是一体机。触摸屏必须与控制器配套使用，可设置程序行数为150行，使用串口通讯线与表控连接起来配套使用。

       触摸屏版本的所有功能都可以在触摸屏上设置，但是触摸屏上操作没有电脑用鼠标操作方便，建议在电脑设置，触摸屏修改的方式进行操作。

       根据实际工作的需要通过表格设置可以实现：程序控制、顺序控制、同步控制、定时控制、手动控制、自动控制、位置控制、循环控制、单次控制、计数控制、超时报警、不到位报警等各种自动控制功能。步进电机控制可以实现长度控制、角度控制、按时间控制、方向控制、位置控制、速度控制、回原点控制等运动控制。

       操作使用方法：

       配件的选择：

      开关电源：在天猫店买直流24伏的台湾明纬开关电源。

      接近开关：感应开关购买直流24伏的NPN型常开的。

      启动停止：开关选用不带自锁的按钮开关。

      气缸电磁阀：用直流24伏的，可以直接驱动。

      液压阀等：功率比较大的负载必须加继电器。

      交流电机等：加继电器和交流接触器。

      接线方法：

      电源接线：直流24V开关电源接在表控的电源输入端子上。

      输入接线：开关和感应开关接到表控的输入端子，根据实际需要自行安排数量、位置和顺序，每个输入端没有区别，与输出端没有对应关系。只有暂停开关和手动转换开关需要接到一个输入端的端子上。

      输出接线：气缸电磁阀可以直接到控制器输出端，位置任意选择。电流电压过大的需要使用继电器，线包直接接到表控的任意个输出端，接点串联在负载的供电回路。

      步进电机接线：步进电机和伺服电机接线基本相同，使用脉冲+方向控制方式。驱动器的脉冲输出端和方向输出端的正端接表控的5V端子上，输入信号的负端接表控的脉冲输入端和方向输出端。表控的Y1到Y4可以作为脉冲输出端，其他输出端都可以作为方向输出端。

     下图展示的是表控TPC12-12TD为例的步进电机和气缸电磁阀混合控制的示例图，可在制定控制方案时作为参考。图中        配件仅为展示作用，需要的请另行配置。

       表控能够用于以下设备进行自动化控制：仪表机床、攻丝机、冲床、切管机、焊机、钻床、弯管机、截断机、铣床、五金加工设备、包装设备、水位控制等各种专用设备，以及各种非标设备的控制。

       表控采用晶体管无触点输出，使用寿命长。输入输出全部光电隔离，内部电源采用电磁隔离技术及三级电源系统，与外界干扰隔离，抗干扰能力更强，工作稳定可靠。

       控制器的主要技术参数

       1、输入输出路数：TPC8-8TD型，8路输入/8路输出（包括4路脉冲输出，控制4轴步进电机）

       2、光电隔离：全部输入和输出光电隔离，内部电源电磁隔离

       3、供电电源：直流24V/2.5A(强烈推荐使用开关电源)

       4、输出方式：NPN型晶体管集电极开路输出，输出有效：导通，输出无效：开路

       5、输出电压：连接负载情况下，输出有效时：接近0V；输出无效时：24V

       6、输出电流：每路输出电流500mA

       7、定时范围：每行定时50毫秒——200小时，每档间隔50毫秒

       8、脉冲输出：两路脉冲输出，100赫兹——65000赫兹

       9、输入电压：0-24V范围内的开关量信号

       11、输入控制：低电平有效或开关对地闭合有效

       12、设置行数：功能设置行数≥150行

       13、暂停功能：设有输入控制的暂停功能

       14、全部停止：设有输入控制的全部停止功能

       15、手动功能：可设置的手动转换及手动点动功能

       16、单步功能：作为设备调试期间的辅助功能

       17、下载接口：触摸屏版本的使用RS-232接口

       18、外形尺寸：145mmX90mmX40

       19、触摸屏外形尺寸：203mmX145mmX38mm

      20、触摸屏安装开孔尺寸：192mmX138mm

       主要特点：

       1、表格设置、取代编程，人人都可以使用。

       2、非常适合气缸、步进、伺服电机混合应用的场合。

       3、操作便捷、简单实用，易于普及推广应用。

       4、提供为用户编制示例功能的服务，供应用中参考、学习或修改、调试。

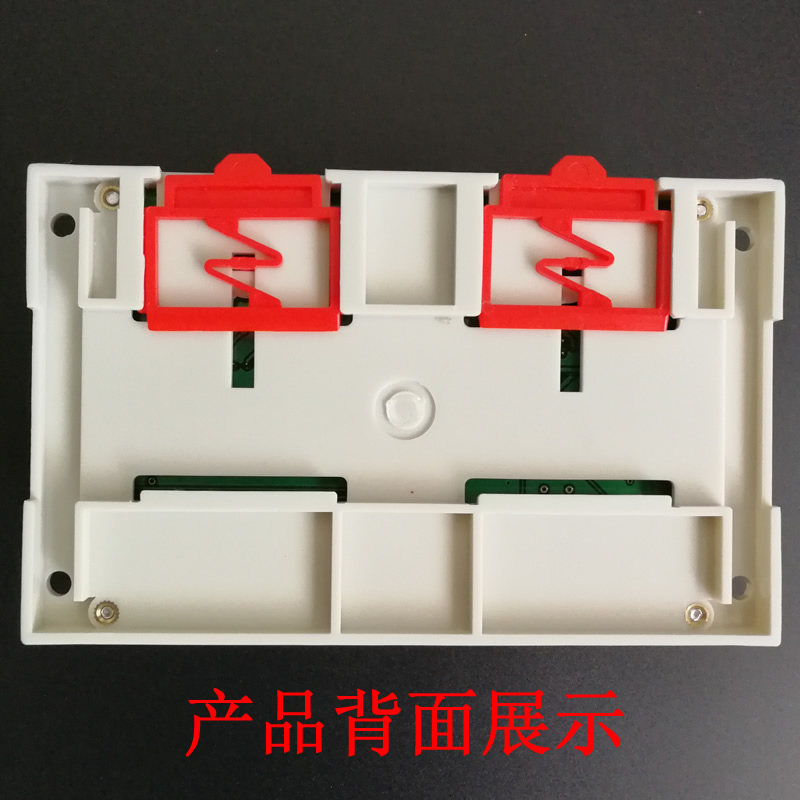

       5、安装方便，具有安装固定孔和导轨固定两种方式。

       6、多种型号可选的多路开关量输入、输出控制功能。

       7、具有设置灵活的定时和程序控制功能。

       8、具有各种输入开关控制及开关量传感器控制功能。

       9、具有时钟控制功能（可选配时钟模块）。

       10、具有脉冲输出步进电机控制功能。

       11、具有输入信号及程序行的计数功能。

       12、具有输入及程序行控制的停止全部输出功能。

       13、具有可选的输入开关控制的暂停功能。

       14、具有可选的输入开关控制的单步功能

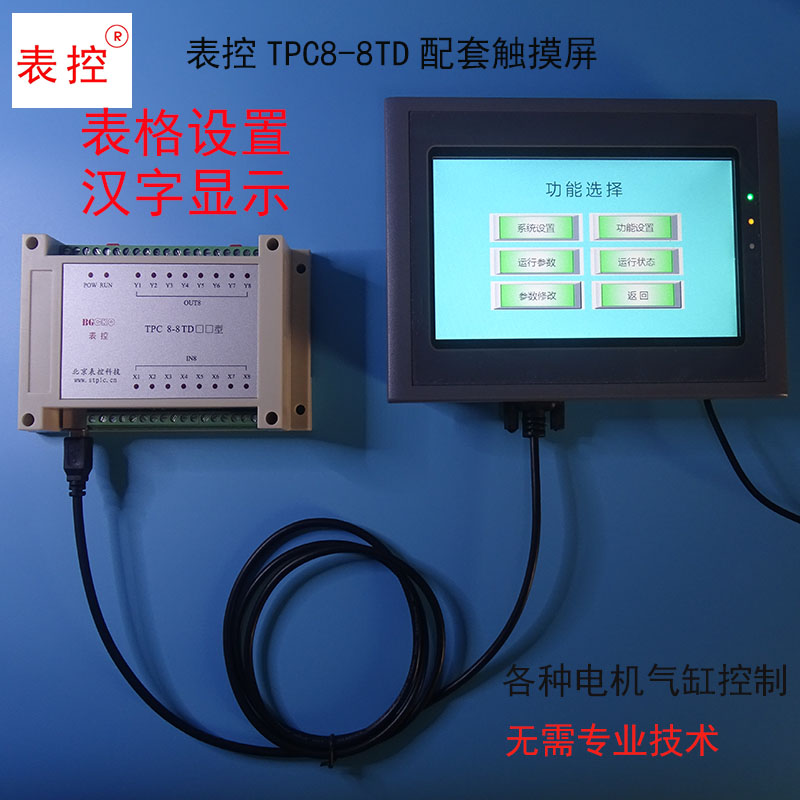

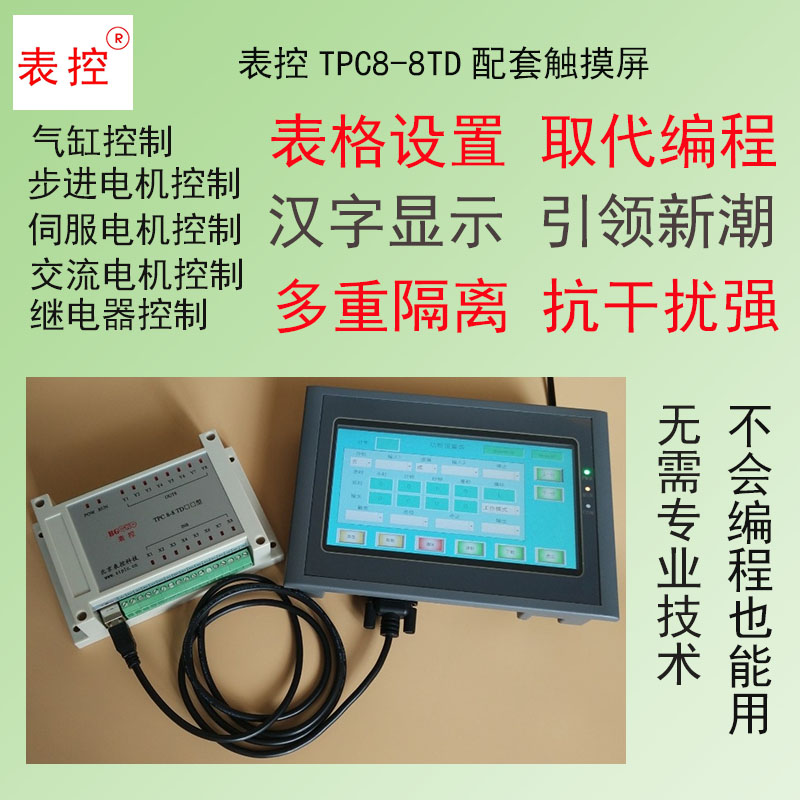

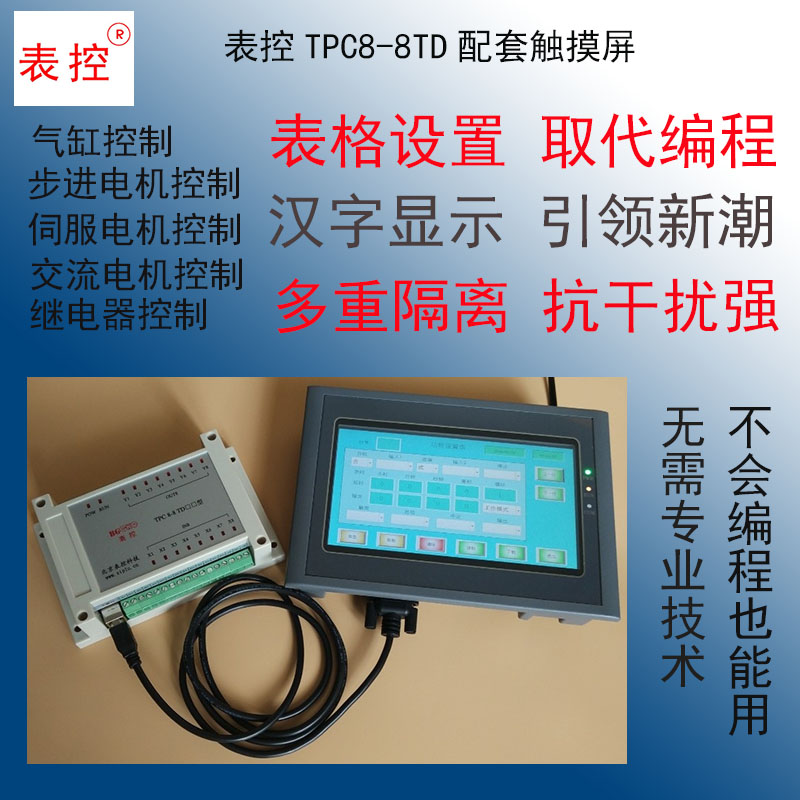

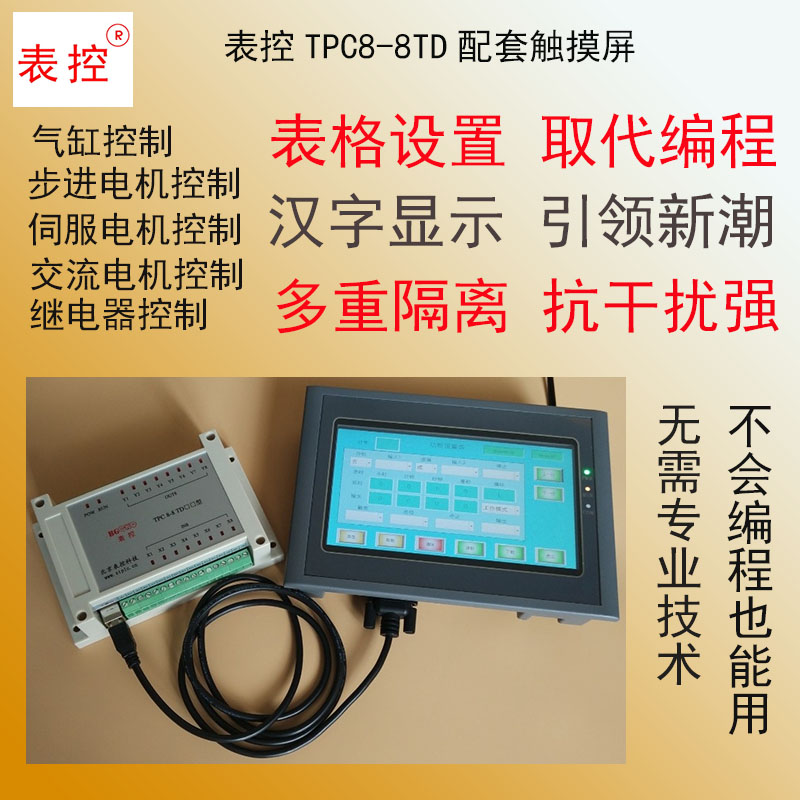

       下图是触摸屏、TPC8-8TD控制器、串口通讯数据线的图片。新款的表控除了气缸控制，更适合控制多轴步进电机及伺服电机。

     详见TPC8-8TD控制器独立链接中的介绍。

     购买表控+触摸屏包括一条串口通讯数据线。参见下图：

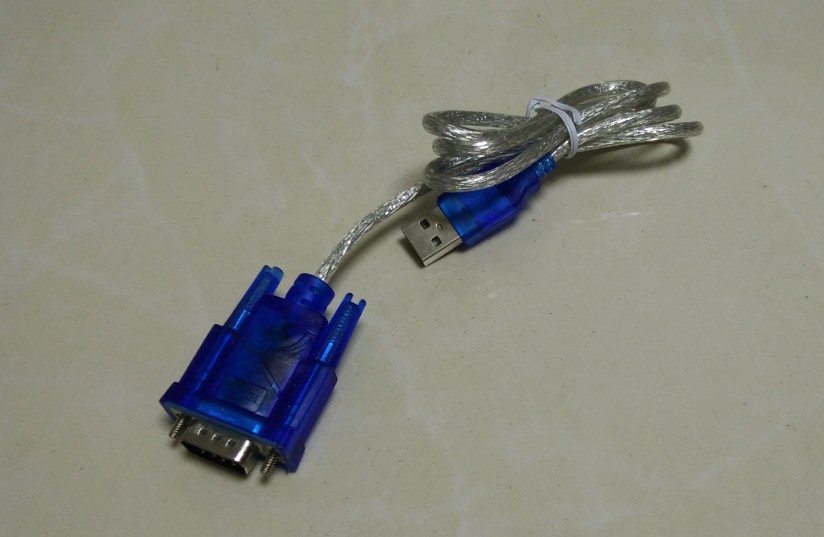

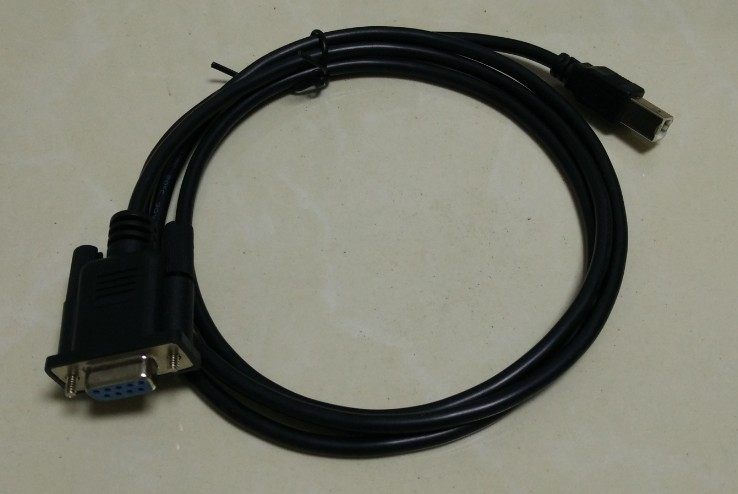

       需要电脑下载数据的请拍下USB转串口线，用此数据线与串口通讯线串联，就可以使用笔记本电脑的USB接口下载数据到串口控制器。USB转串口线只有用电脑下载数据的时候才使用，可以重复利用。参见下图：

       将上面两根线插在一起可以在电脑下载数据到控制器，扁头插到电脑的USB口，方头插到控制器下载接口。串联的方法参见下图：

        1、什么情况需要选配触摸屏：一般情况不需要选配触摸屏。使用电脑版的控制器在电脑上设置需要的功能即可。除非经常修改数据或者为了提高设备档次时可以选配这种触摸屏。

        2、只有触摸屏版的串口控制器可以与触摸屏配套使用，而电脑版的控制器使用USB连接电脑，不能与触摸屏通讯。可以连接触摸屏的串口控制器与电脑版的USB接口的控制外观是一样的。

        3、电脑版控制器是USB接口的，只能用电脑设置，不能用于与触摸屏连接使用。

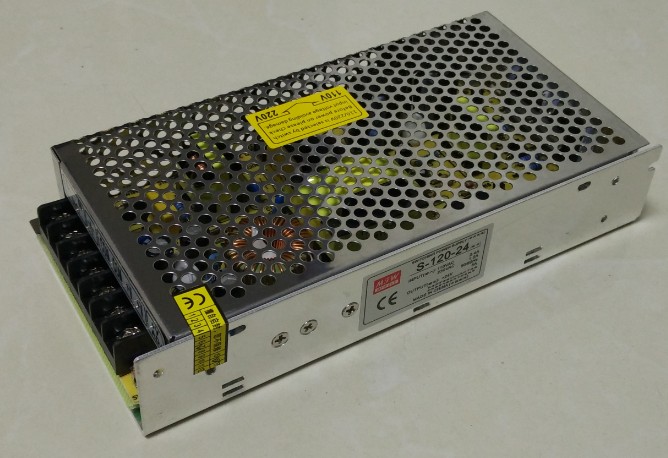

       自行配置下图所示类型的24V开关电源。

        触摸屏上可以设置所有功能和数据，但是触摸屏上操作没有电脑上用鼠标设置方便快捷，建议采用电脑设置和调试，触摸屏修改的方式进行操作。

        可以在触摸屏上设置和修改数据，触摸屏的界面是设置好的，适合不熟悉编程的人员使用，工作界面不能自行修改，接上电源和数据线就可以工作了。

      触摸屏版表控的使用方法：

       1、在电脑上安装本公司赠送的功能设置表软件，安装成功后打开功能设置表软件；

       2、安装USB转串口的驱动程序，将USB转串口线和通讯线插接在一起串联使用，一端插在电脑的USB接口上，另一端插在表控的下载接口上。

       3、打开24V的开关电源，点击检测串口，选择显示绿色的串口号，点击下载按钮，就可以将设置的数据下载到控制器中，即可脱离电脑独立运行了。

       触摸屏中已经编制好与控制器匹配的专用操作界面及程序，与表格程序控制器配套使用，具有专用的功能设置界面、运行状态界面和运行参数显示界面和相关的操作按钮，主要功能如下。

     主要功能：

     功能设置：设置所需要的功能数据下载到控制器运行。

1. 运行状态：显示控制器输入及输出运行状态，手动控制及按钮输入操作。

2. 运行参数：显示控制器定时器、循环/计数器的运行参数。

3. 参数修改：只修改定时及循环等必要参数。

4. 系统设置：设置屏保时间、触屏声音、日期时间和密码设置。

5. 连接控制器：触摸屏通过专用的串口线连接控制器，使用左侧的com1串口。

6. 控制器数据读出：可以读出控制器中下载后保存的数据到触摸屏，方便编写修改控制器中的数据。

7. 功能设置密码：11111111。

8. 密码保护：读出或下载数据需要输入密码，默认密码为：88888888。

9. 7寸触摸屏外形尺寸：外形尺寸：203mmX145mmX38mm

10. 触摸屏安装开孔尺寸：192mmX138mm

      功能设置界面：

      功能设置方法：

      1、每行一个动作：设置开机启动或选择输入端X，设置定时时间，选择输出端Y。这样设置产生一个动作。       2、程序行控制：使用“触发”或“启动”设置下一个动作的转移到哪里的行号；

      3、设置停止功能：在“停止”项选择停止的输入端或行号，或者设置“中止”项，选择中止本行的行号；

注：所有功能项，需要的设置，不需要的不设置。

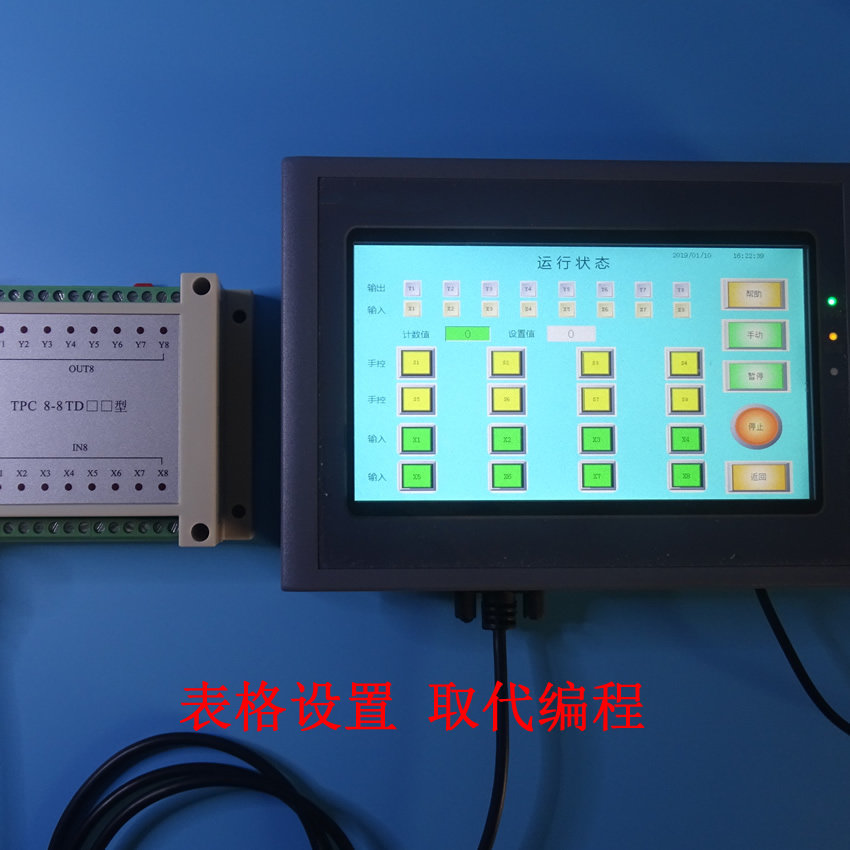

       状态显示界面 ：

      运行参数修改界面：

       运行参数修改界面主要用于对经常需要改变的延时时间、定时时间、频率、循环次数等参数的修改。不需要经常修改的动作的设置不在这里操作，这样可以避免显示数据太多而出现操作的错误。

      软件和资料发到邮箱，需要资料的给个邮箱。发到邮箱的是压缩文件，有的用户不会看文件夹中的内容，请仔细看下图是解压缩后的文件夹，有软件、视频、设置示例、接线图等资料，大约十几个文件夹，每个文件夹中都有相关的文件，请认真查阅。建议的阅读重点：视频教程、说明书、设置示例、接线方法。

        北京表控科技有限公司的表格程序控制器产品简称“表控”，产品历经十余年的创新研发，具有多项自主知识产权，注册商标“表控”。

        欢迎使用本公司表控产品，为社会各界提供优良的产品，向广大用户朋友提供优良的服务。欢迎社会各界对我们的产品和工作提出宝贵建议。我们的宗旨是：“置身用户立场，提供诚信服务，促进工控事业发展。”
